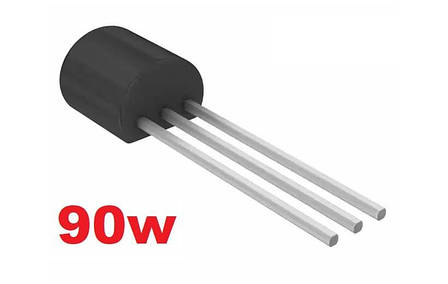

Чіп для блоку живлення Dell Dallas DC2510 2920 c4381 90w (HY090 14084) (Чіп для БЖ Dell)

Даний чіп використовується в блоках живлення ноутбуків DELL 90W (Ватт). Для розпізнавання ноутбуком блоку живлення як рідного.

Блоки живлення DELL володіють додатковим контактом у вигляді голки в роз'ємі живлення. Через цей контакт ноутбук зчитує дані про тип і потужності зарядного пристрою. Якщо тип зарядного пристрою або його потужність "не влаштовує" ноутбук - батарея заряджатися не буде.

Аналогічно не буде заряджатися батарея, якщо дані не можуть бути прочитані через неоригінальності блоку (в ньому просто немає відповідного чіпа). Зроблено це для того, щоб "захистити" споживача від неякісних, від дешевих китайських "аналогів", та й просто "аналогів", гроші від продажу яких не йдуть DELL. Оригінальний же блок живлення зазвичай коштує близько 20$ - 60$ в залежності від моделі.

Для зарядки батареї необхідно пересадити чіп з оригінального блоку в неоригінальний.

Але виникає одне "але": в більшості "аналогів", та й просто універсальних блоках, немає третього проводу від зарядного до ноутбука. Є тільки "плюс" та "мінус". І друга трудність, завести третій кабель на центральну "голку".

Тому є два варіанти:

1. Використовувати кабель від оригінального блоку (з третьою жилою).
2. Запаяти мікросхему прямо в ноутбук.

Дані в оригінальному блоці зберігає мікросхема. Вона містить 512(1024) біт або 64(128) байта EEPROM і записується одноразово при виготовленні.

В оригінальному блоці схема підключення така: перша нога на землю, друга через 130 Ом на центральний провід 'ID ", третя не підключена. До центрального контакту припаяти резистор на 130 Ом. (Згідно зі схемою підключення)

Тепер при підключенні, биос радісно рапортує про наявність 65 або 90-ватного (або ін.) Блоку DELL (в залежності від встановленого чіпа), і батарею, відповідно, заряджає.

ДУЖЕ ВАЖЛИВО!!!

Не переплутайте спосіб підключення, в іншому випадку чіп безповоротно перестає працювати.
